超高频检测法

　　部门放电的脉冲频率较高，，，，，必要提高监测设备的采样频率，，，，，以便捉拿到部门放电信号。。。。。。。。这样监测高频段的部门放电信号可能有效抑造表界噪声滋扰。。。。。。。。电缆的部门放电监测技术的主题的问题是若何采集幽微的部门放电高频脉冲信号，，，，，并进行鉴别。。。。。。。。

　　同时，，，，，在强烈滋扰的情况下，，，，，若何提取部门放电脉冲信号并对其个性进行分析也面对着巨大的挑战。。。。。。。。由于脉冲的宽度较短，，，，，其性质的特点量稍纵即逝，，，，，出格是在电缆介质传输中高频脉冲会有严沉的衰减，，，，，给监测系统的中断信号采集带来很大难题。。。。。。。。频仍造成信号严沉失真，，，，，会直接导致丈量误差增大，，，，，甚至得到谬误了局。。。。。。。。

　　利用宽频带部门放电传感器，，，，，使用电磁耦合的步骤监测位于10kHz~28MHz频段领域内的部门放电景象。。。。。。。。电缆线路通；；；；；岢鱿植棵欧诺缇跋，，，，，而这种景象通常产生在附件的地位上。。。。。。。。因而，，，，，我们能够装置传感器在这些地位上，，，，，以削减高频脉冲的衰减损失。。。。。。。。这样，，，，，就可能采集到更齐全的信号，，，，，并还原部门放电脉冲信号的全貌，，，，，从而更好地反映其特点。。。。。。。。

　　电磁耦合法

　　电磁耦合法是将电缆接地线中部门放电的电流信号通过电磁耦合线和丈量回路相连，，，，，在高压端不必要通过耦合电容器获得部门放大信号。。。。。。。。所以适合电力电缆敷设后交代验收以及运行中的在线监测。。。。。。。。这种步骤通过电磁耦合的方式丈量部门放电电流。。。。。。。。由于高压电缆与丈量回路之间不存在直接电气衔接，，，，，因而能够有效地抑造滋扰。。。。。。。。

　　宽频带电流耦合器是含高频磁芯资料的罗戈夫斯基线圈，，，，，即带有高频磁芯的穿心式电流互感器。。。。。。。。电缆表屏蔽层的局放脉冲电流i流过电流耦合器，，，，，通过测次级线圈内的脉冲信号，，，，，进而判断电缆存在部门放电景象。。。。。。。。

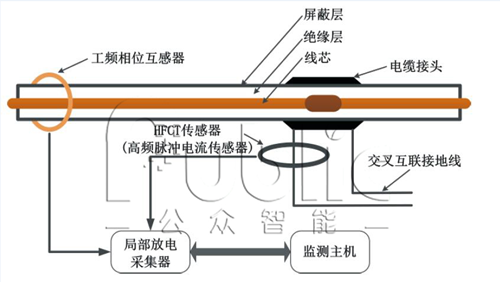

　　我司研造的高压电缆部门放电在线监测系统通过装置在电缆接头接地线上的高频脉冲电流传感器，，，，，来耦合电缆本体里的部门放电脉冲电流信号;耦合到的脉冲信号通过同轴电缆传送至部门放电采集器，，，，，对模拟信号经过放大、模数转换后造成数字信号再传送至监测主机。。。。。。。。工频相位互感器选取罗氏线圈耦合电缆本体的工频信号，，，，，用于同步采集器。。。。。。。。
