110kV电缆局放在线监测系统案例

颁布日期： 2023-03-27

　　使用情况注明

　　我公司在某市供电局110kV路越线架空线入地工程中，，，，，，，，中标了路越线电缆部门放电在线监测系统项目;经过调查，，，，，，，，确定选用我公司的GZPD-01型高压电缆部门放电在线监测系统。。。。。。。该入地电缆共有4段，，，，，，，，即有两组终端头，，，，，，，，3组中央接头;凭据供电局要求，，，，，，，，别离在3组电缆中央接头及架空塔上的电缆终端接头装置4套部门放电采集装置。。。。。。。

　　现场所有部门放电采集装置选取光纤与变电站的主机进行通讯，，，，，，，，局放采集器通过装置在接头旁的太阳能供电装置供电，，，，，，，，选取高频脉冲电流传感器耦合接头处的部门放电信号。。。。。。。

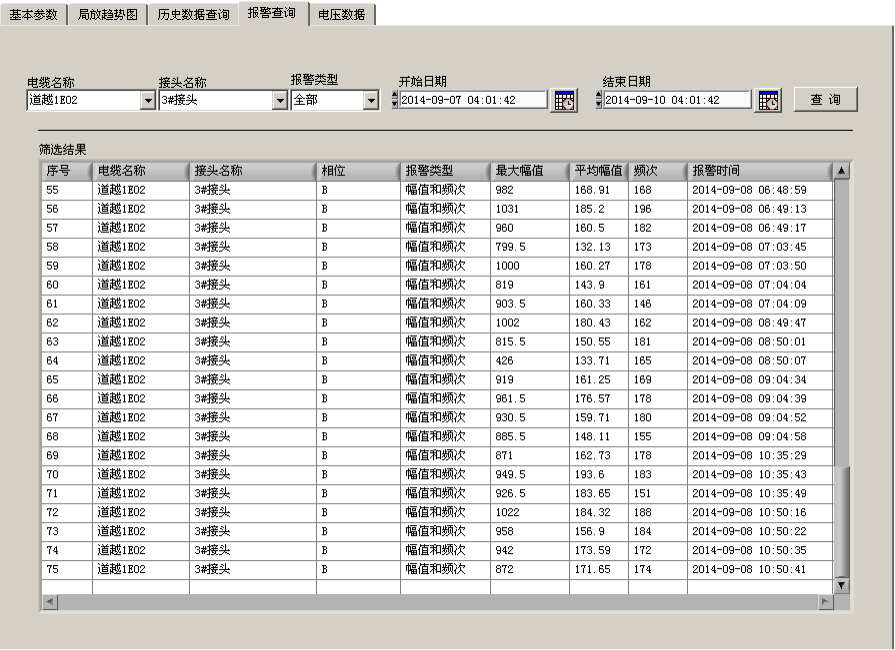

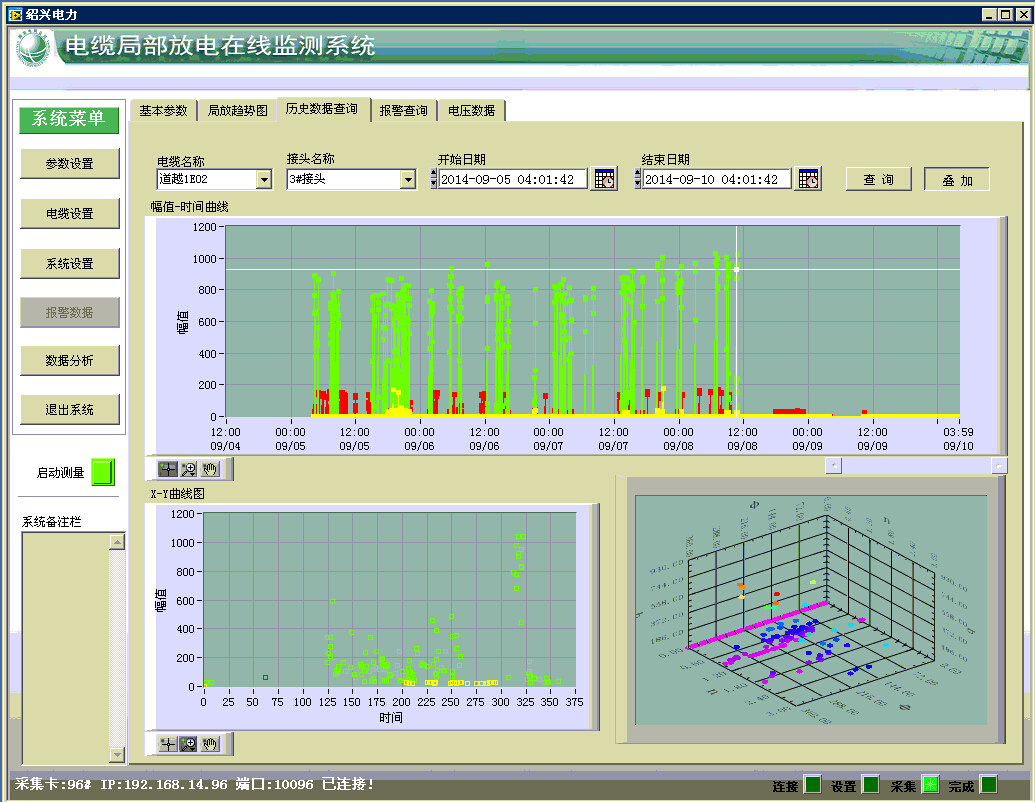

　　该电缆局放采集系统，，，，，，，，在6月份进行了现场装置，，，，，，，，7月进行现场调试，，，，，，，，8月系统进入试运行状态，，，，，，，，9月4日正式通过了某供电局的验收;9月8日，，，，，，，，110kV路越线1E02电缆的3#接头B相产生了故障击穿，，，，，，，，导致路越1E02线全线停运。。。。。。。
