1 案例经过

　　经我公司GZPD-01型高压电缆局放在线监测系统实时监测了局显示，，，，，，，自8月19日起，，，，，，，某供电公司110kV某变电站某中央接头C相的局放信号处于异常报警状态。。。。。。。。收到报警信息后，，，，，，，有关技术人员对放电数据进行分析，，，，，，，初步认定了该电缆接头存在故障，，，，，，，并将此情况垂危上报给了某供电公司有关部门。。。。。。。。某供电公司随即决定对该电缆进行停电检建，，，，，，，并于8月25日进行了耐压试验。。。。。。。。

　　在耐压试验过程中，，，，，，，通过GZPD-01C型便携式局放检测装置再次确认了某中央接头C相存在异常放电景象，，，，，，，遂决定对C相接头进行更换。。。。。。。。该接头进行更换处置后再次进行耐压试验，，，，，，，此时局放监测系统所测该接头放电信号根基隐没，，，，，，，接头故障隐患已经解除，，，，，，，电缆复原正常。。。。。。。。

　　2 检测分析步骤

　　(1) 高压电缆部门放电在线监测系统检测了局

　　高压电缆部门放电在线监测系统，，，，，，，于8月份进行了现场装置并投入运行，，，，，，，现场所有的部门放电采集装置均通过光纤与主机进行通讯，，，，，，，系统选取太阳能供电，，，，，，，利用高频脉冲电流传感器(HFCT)耦合电缆本体及接头处的部门放电信号。。。。。。。。

　　通过查看电缆局放系统的数据发现：系统在8月19日正常工作后，，，，，，，某接头中央接头的C相即有显著放电信号产生，，，，，，，大放电量达到1500pC;直至23日，，，，，，，放电量持续在1000pC以上;其中，，，，，，，22日大放电量达到1950pC，，，，，，，放电频次在90次/秒 到 140次/秒之间颠簸，，，，，，，舷陆续产生幅值频次超标报警。。。。。。。。放电趋向图如图1所示。。。。。。。。

　　图1：某中央接头C相放电趋向图

　　放电谱图如图2所示，，，，，，，从放电谱图能够看出，，，，，，，特点切合典型的放电特点：

　　图2：某中央接头C相单次放电谱图

　　通过对放电幅值、频次趋向图的分析及放电谱图的分析，，，，，，，我们确定了某中央接头左近有较大的部门放电信号，，，，，，，该信号具备显著放电特点。。。。。。。。

　　(2) 便携式局放监测装置检测了局

　　某市供电公司于8月25日上午对东云1421线进行了耐压试验，，，，，，，选取GZPD-01C型便携式局放监测装置作为试验辅助设备，，，，，，，对1#中央接头C相进行检测，，，，，，，以进一步确定接头的故障情况。。。。。。。。

　　试验于当天上午8点30左右起头，，，，，，，如图3所示，，，，，，，为了确保尝试数据的正确性，，，，，，，选取两通路同时对C相接头进行丈量确认。。。。。。。。待各设备工作正常后，，，，，，，于9点左右起头升压，，，，，，，电压升值28kV的时辰，，，，，，，便携式局放监测装置测到了显著的局放信号，，，，，，，并产生报警。。。。。。。。

　　图3：便携式电缆局放检测装置的装置

　　图4：耐压试验过程中系统截图

　　图4为试验中系统截图，，，，，，，上半部门左侧显示局放幅值随功夫的变动曲线。。。。。。。。从图中能够看出，，，，，，，当升压尝试起头时，，，，，，，电缆接头的局放幅值有一个逐步上升的趋向，，，，，，，且初始阶段上升较快。。。。。。。。上半部门右侧显示放电的频次随功夫的变动曲线，，，，，，，同样的，，，，，，，频次也拥有随电压的升高而逐步升高的过程。。。。。。。。

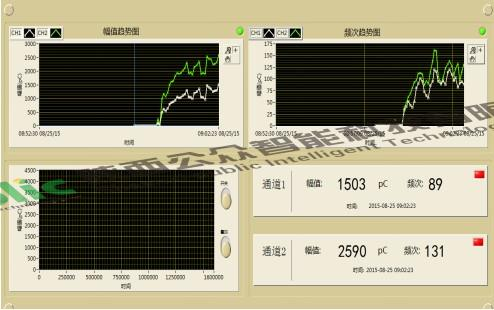

　　图5中右下部门暗示当前时刻丈量到的局放信息，，，，，，，能够看出，，，，，，，两个通路都得到了比力大的值，，，，，，，通路一在9点02分23秒时丈量得到的幅值为1503pC、频次为89，，，，，，，通路二在统一时刻得到的幅值和频次别离为2590pC和131，，，，，，，均远远超出了报警门限值。。。。。。。。图5和图6为试验的齐全放电曲线图。。。。。。。。

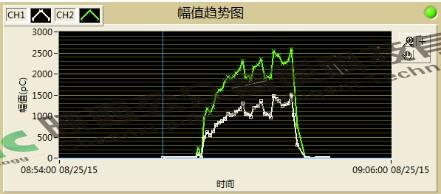

　　图5：耐压试验齐全局放幅值曲线

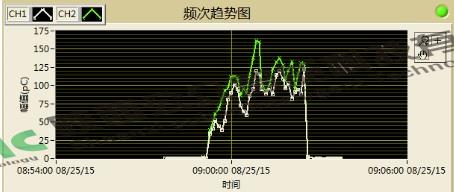

　　图6：耐压试验齐全局放频次曲线

　　通过便携式局放检测装置现场尝试，，，，，，，进一步证了然高压电缆局放在线监测系统发出的报警是真实有效的。。。。。。。。同时也证实了某中央接头C相电缆存在故障隐患。。。。。。。。通过进一步相识，，，，，，，获知厂家在造作接头的过程中，，，，，，，使用了被雨水淋湿并未进行烘干的零件，，，，，，，导致了这次故障。。。。。。。。随后对电缆接头进行更换，，，，，，，如图7、图8所示：

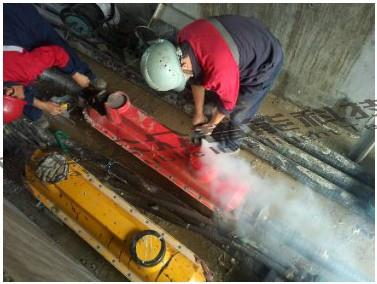

　　图7：更换电缆接头过程

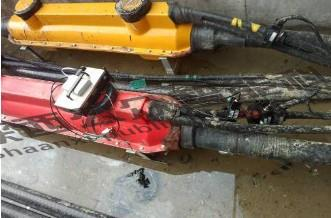

　　图8：破拆后的电缆接头

　　沉新更换电缆接头后，，，，，，，再次对该电缆回路进行了耐压尝试，，，，，，，电压一向升高至100kV，，，，，，，局放监测系统所测该接头放电信号隐没，，，，，，，电缆接头故障已经解除。。。。。。。。

　　3 经验体味

　　GZPD-01型高压电缆局放在线监测系统、GZPD-01C型便携式双通路局放检测装置的有效性、实时性得到了充分的验证，，，，，，，这次综合了在线监测及便携式设备的利益，，，，，，，有效的检测出高压电缆接头局放信号，，，，，，，并实时向用户提供正确的报警信息，，，，，，，在多方积极协调共同下，，，，，，，解除了电缆故障隐患，，，，，，，确保了电力设备的安全不变运营。。。。。。。。
