案例经过

　　11月16日，，，，，，某市220kV某渡2461线某东2462线上改下工程即将竣工投运，，，，，，客户在投运前对两回路电缆进行预防性试验，，，，，，同时决定选取我司的便携式局放检测装置进行局放检测。。。。。。图1为试验所用的升压设备。。。。。。

　　图1 ：VF-3型变频串联谐振成套尝试装置

　　在尝试过程中，，，，，，便携式局放检测装置检测到某渡线A相有较大放电信号，，，，，，经过度析，，，，，，初步判断为电缆中央接头产生，，，，，，客户遂决定对该处电缆进行更换。。。。。。

　　11月23日，，，，，，电缆接头更换结束，，，，，，选取便携式局放检测装置沉新对该处接头进行了检测，，，，，，了局部门放电信号根基隐没。。。。。。

　　检测分析步骤

　　尝试选取VF-3型变频串联谐振成套尝试装置，，，，，，由图1所示的终端接头处施加216kV互换电压，，，，，，该设备的装置方式如图2所示。。。。。。别离对两条回路的三相电缆施加逐步增长至216kV的电压，，，，，，并维持一个幼时。。。。。。

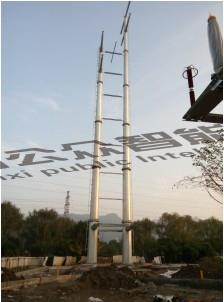

　　图2：某渡线电缆终端接头

　　图3为某东线中央接头C相测试过程示意图，，，，，，图4为HFCT传感器装置示意图。。。。。。

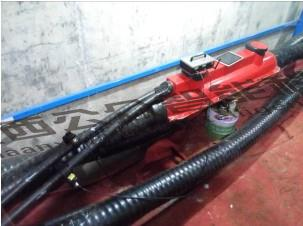

　　图3：某东线中央接头测试示意图

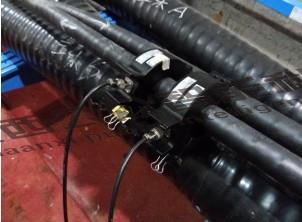

　　图4：HFCT传感器装置示意图

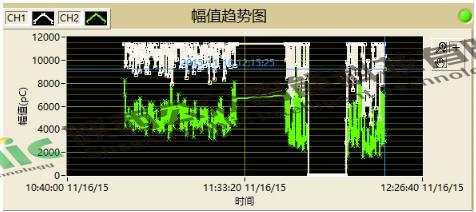

　　图5：某渡线A相幅值趋向图

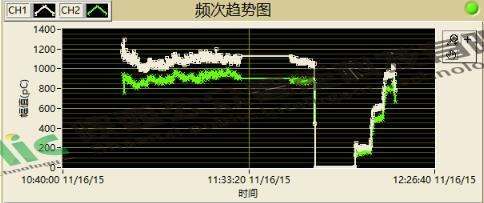

　　图6：某渡线A相频次趋向图

　　图5和图6为某渡线中央接头A相幅值频次趋向图。。。。。。以该图为例，，，，，，左侧为幅值趋向图，，，，，，该图横坐标为功夫，，，，，，纵坐标为幅值(pC)，，，，，，白色曲线暗示通路一数据，，，，，，绿色曲线暗示通路二数据。。。。。。

　　从图中能够看出，，，，，，丈量功夫约莫持续1h，，，，，，在这段功夫内，，，，，，某渡线A相电缆的电压由0V升至216kV，，，，，，并一向维持直到丈量实现。。。。。。在整个丈量过程中，，，，，，通路一丈量得到的局放幅值曲线在8000至11353pC间颠簸(因设备量程的原因，，，，，，现实放电可能更大)，，，，，，大值为11353pC;通路二丈量得到的局放幅值曲线大值为9500pC。。。。。。频次趋向图显示在整个丈量过程中测到的局放频次别离在1000和800以上。。。。。。

　　综合这两个汗青趋向图能够看出，，，，，，该条电缆在整在个耐压试验过程中有显著局放产生。。。。。。

　　图7：某渡线A相中央接头更换过程示意图

　　客户获知该情况后，，，，，，同接头造作厂家进行了沟通，，，，，，确认该接头在造作过程中存在工艺问题，，，，，，并立即铺排进行更换。。。。。。更换结束后，，，，，，再次对该接头进行丈量，，，，，，局放信号隐没。。。。。。
