1、案例经过

　　某平1401线和某水1402线位于某市某镇。。。。。。。。两条回路各有两组高架接头及三组中央接头，，，，，，本次测试为带电检测，，，，，，测试时两条回路已运行一个月左右。。。。。。。。

　　经过测试，，，，，，发现某水线3#接头C相有部门放电产生。。。。。。。。在沉新造作电缆接头后又再次进行了丈量，，，，，，局放信号隐没。。。。。。。。

　　2、 检测分析步骤

图1：某水线中央接头测试示意图

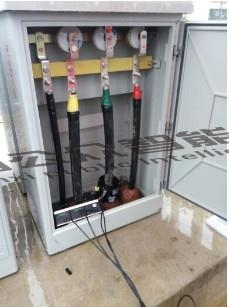

图2：HFCT传感器装置示意图

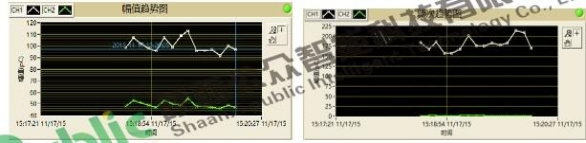

　　测试过程如图1和图2所示，，，，，，将HFCT传感器装置在接地箱内的接地线上。。。。。。。。测试发现，，，，，，某水线3#中央接头A、B、C三相均得到较高的放电幅值和频次。。。。。。。。经过度析，，，，，，初步判定该处接头有局放产生。。。。。。。。图3至图5别离为某水线3#中央接头A、B、C三相的部门放电幅值和频次趋向图数据。。。。。。。。由图中能够看出，，，，，，A相测得的幅值均大于90pC，，，，，，频次在150以上;B相测得的幅值均大于135pC，，，，，，频次在225以上;C相测得的幅值均大于250pC，，，，，，频次均大于500。。。。。。。。浚浚？Ｄ芄豢闯觯，，，，，C相的的信号大于A、B两相。。。。。。。。

图3：某水线3#中央接头A相幅值频次趋向图

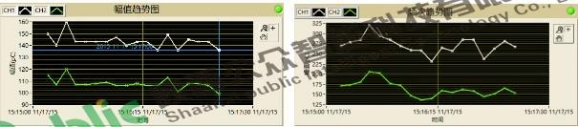

图4：某水线3#中央接头B相幅值频次趋向图

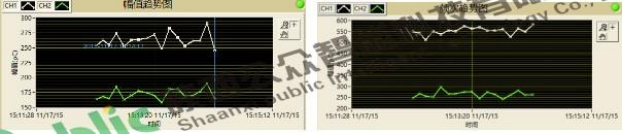

图5:某水线3#中央接头C相幅值频次趋向图

　　针对这种情况，，，，，，进行了进一步分析，，，，，，分析步骤如下：

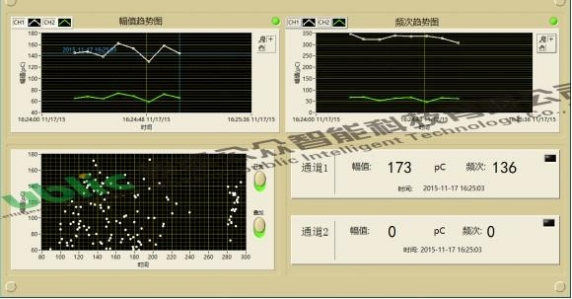

　　(1)因高频局放信号可能在通过接地箱内衔接在一路的接地线进行传布(部门高频局信号可能穿过；；；；；；；そ拥叵涓飨嗟谋；；；；；；；て)，，，，，，因而必要对各相采进行同步采集，，，，，，并对得到的图谱进行分析，，，，，，确定局放信号具体起源于哪一相。。。。。。。。图6为尝试了局，，，，，，了局批注局放信号来自于3#接头C相。。。。。。。。

图6：相间分析了局

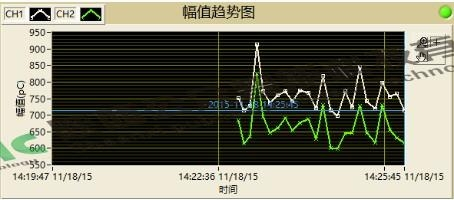

　　(2)确定产生局放的接头后，，，，，，进一步在接头左近进行丈量。。。。。。。。由于高频信号会随着接地线的延长而衰减，，，，，，因而接头左近的局放信号该当为接地箱内数倍。。。。。。。。图7和图8为接头左近的测试过程，，，，，，图9和图10为测试数据，，，，，，大值为910pC，，，，，，为接地箱内大值的3.1倍。。。。。。。。且谱图有显著的放电特点，，，，，，如图11所示。。。。。。。。

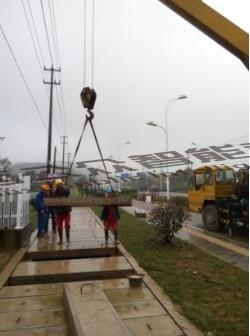

图7：某水线3#中央接头打开井盖测试

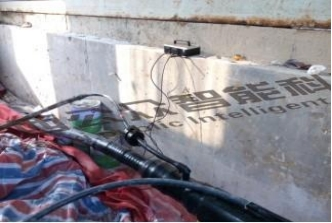

图8：某水线3#中央接头C相测试示意图

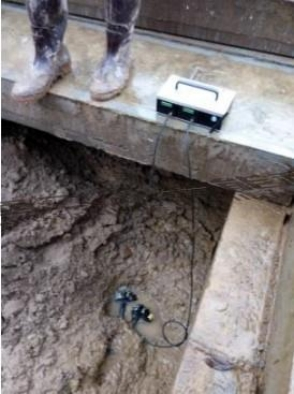

图9：某水线3#中央接头C相左近测试示意图

图10：某水线3#中央接头C相左近测试示意图

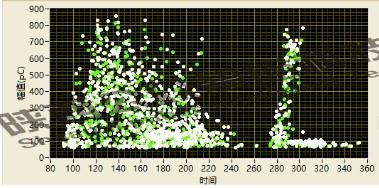

图11：某水3#接头C相左近局放信号谱图

　　再次丈量以及进一步分析，，，，，，某水线3#中央接头C相左近的部门放电幅值和频次均超过软件预设的报警门限，，，，，，确认该处电缆有显著的部门放电信号产生。。。。。。。。

　　为了预防出现故障，，，，，，某市供电局决定对该处接头进行更换。。。。。。。。图12为更换过后的电缆接头。。。。。。。。

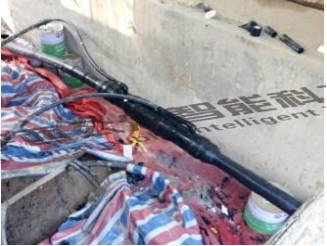

图12：某水线3#中央接头沉新造作后现场图片

图13：某水线3#中央接头沉新造作后测试过程

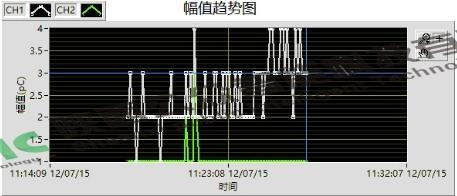

图14：某水线3#中央接头沉新造作后幅值趋向图

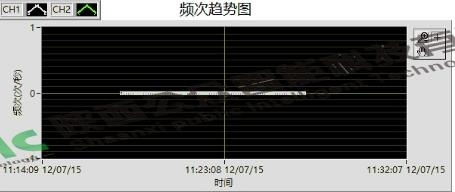

图15：某水线3#中央接头沉新造作后频次趋向图

　　选取便携式双通路局放检测装置对更换过的接头再次进行丈量，，，，，，丈量了局如图14和图15所示。。。。。。。。从图中能够看出，，，，，，所测得的放电频次均为0，，，，，，即无局放信号产生。。。。。。。。
